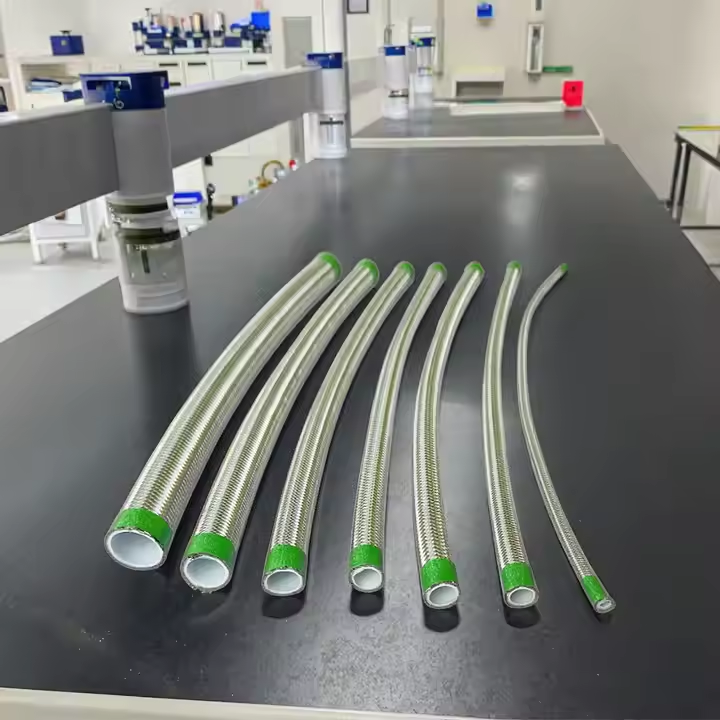

반도체 유체 처리에서 테프론 튜브의 논스틱 특성
유체 이송 중 입자 부착을 방지하는 테프론 튜브 표면의 작용 원리
테프론 튜브는 ASTM 표준에 따르면 마찰 계수가 0.1 이하로 측정될 정도로 매우 매끄러운 표면을 가지고 있습니다. 덕분에 에칭제, 용매, 심지어 초고순수 물과 같은 화학물질이 거의 저항 없이 원활하게 흐를 수 있습니다. 이러한 뛰어난 비점착성의 이유는 PTFE의 분자 구조에 있습니다. 자세히 살펴보면, 강력한 탄소-불소 결합(C-F 결합)이 미세한 수준에서 오염물질 및 기타 불필요한 입자를 실제로 밀어내는 장벽 역할을 합니다. 반도체 제조사들은 특히 청정실 환경에서 이러한 특성의 혜택을 크게 받습니다. 화학약품 이송 과정에서 일반 실리콘 튜브보다 테프론 튜브 내벽에 나노입자가 훨씬 적게 부착됩니다. 'Cleanroom Technology Journal'에 게재된 연구들 역시 이를 뒷받침하며, 기존의 일반 튜브 대비 이러한 특수 튜브를 사용할 경우 오염 수준이 거의 절반가량 감소한다고 보고하고 있습니다.
청정실 환경에서 PTFE의 발수성 및 저마찰 특성
폴리테트라플루오로에틸렌(PTFE)은 일반적으로 알려진 대로 자연스럽게 물을 밀어내는 성질을 가지고 있습니다. PTFE의 물 접촉각은 110도를 넘어서며, 이는 포토리소그래피 공정과 같이 습도 변화에 민감한 공정에서 액체가 표면에 남는 것을 효과적으로 방지할 수 있음을 의미합니다. PTFE의 표면 에너지가 미터당 18~22밀리뉴턴 정도로 매우 낮기 때문에, 거의 모든 물질이 표면에 달라붙지 않고 미끄러져 떨어집니다. 따라서 별도의 강력한 화학 세척제 없이도 오염물질이 쉽게 제거됩니다. ISO Class 1 인증을 받은 클린룸에서 PTFE가 왜 이렇게 중요한가 하면, 테스트 결과에 따르면 PTFE 튜브는 0.1마이크로미터보다 큰 입자에 대해 연속적으로 500시간 동안 화학약품을 통과시킨 후에도 입자 수를 1밀리리터당 5개 이하로 유지할 수 있습니다. 이러한 성능은 초정밀 청정 환경을 유지하는 데 있어 PTFE의 신뢰성을 잘 보여줍니다.
비점착성 성능이 공정 순도 및 수율에 미치는 영향
테플론 튜브는 시스템 내부에 입자가 축적되는 것을 방지하여 5나노미터 이하의 칩 제조 시 요구되는 거의 완벽한 99.999% 순도 기준 달성에 필수적입니다. 한 반도체 공장은 기존 배관을 PTFE 유체 라인으로 교체한 후 불량 웨이퍼가 약 32% 감소했습니다. 이러한 개선 정도는 이러한 소재들이 생산 수율에 얼마나 중요한지를 잘 보여줍니다. 또 다른 큰 장점은? PTFE의 비반응성 특성 덕분에 제조 공정 중 정교한 화학 처리 과정에 간섭하지 않는다는 점입니다. 이로 인해 가공 중 실리콘 웨이퍼 배치 전체를 망가뜨릴 수 있는 다양한 의도하지 않은 화학 반응을 방지할 수 있습니다.
극한 공정에서의 PTFE 튜브의 내화학성 및 내구성
HF 및 HCl과 같은 강력한 에칭제와 함께 사용할 때 테플론 튜브의 성능
PTFE 튜빙은 수소불화산(HF) 및 염산(HCl)과 같은 극도로 반응성이 강한 에칭제와 함께 사용할 때 매우 잘 작동합니다. 산업계의 시험 결과에 따르면, PTFE는 약 80도 섭씨에서 농축된 HCl에 500시간 동안 노출된 후에도 원래 무게의 약 99.8%를 유지합니다. 이는 유사한 조건에서 일반적으로 40~60% 정도의 무게를 잃는 PVC 등의 재료보다 훨씬 우수한 성능입니다. 이러한 뛰어난 내구성의 이유는 무엇일까요? PTFE는 완전히 플루오르화된 분자 구조를 가지고 있어 대부분의 화학 반응이나 이온 교환에 거의 면역 상태가 되기 때문입니다. 다른 재료들과 달리 물질과 거의 반응하지 않는다는 의미입니다.
고온 및 부식성 조건에서의 PTFE의 화학적 불활성
테플론은 극한 조건에서도 화학적으로 반응하지 않습니다. 영하 70도에서 최대 영상 260도 섭씨의 온도 범위에서 잘 작동하며, 최대 300psi(제곱인치당 파운드)의 압력을 견딜 수 있습니다. 약 250도 섭씨의 황산 증기에 노출되었을 때에도 절대적인 누출이 없다는 것이 테스트를 통해 입증되었습니다. 이 소재는 약 3,000회의 가열 및 냉각 사이클을 거친 후에도 마모의 징후가 전혀 없습니다. 이러한 특성 덕분에 테플론은 화학 기상 증착 공정이나 플라즈마 에칭 장비와 같은 혹독한 산업용 작업에 특히 적합합니다. 이러한 응용 분야에서는 종종 매 분마다 200도 이상의 온도 변화가 발생합니다.
반도체 공정 연속 노출 조건에서 PTFE의 장기적 신뢰성
구리 도금 용액 및 포토레지스트 스트리퍼에 5년 이상 노출된 것을 시뮬레이션한 가속 노화 연구 결과, PTFE는 인장 강도의 95%를 유지하며 지속적인 화학 부하 하에서 0.01% 미만의 방사형 팽창을 나타냅니다. 이는 고순도 가스 시스템 내 누출 방지를 위한 핵심 요소입니다.
유체 공급 시스템에서의 PTFE 대 FEP 대 PFA 비교 분석
FEP와 PFA는 유사한 화학 저항성을 제공하지만, PTFE는 기계적 내구성 측면에서 이를 능가합니다.
| 재산 | PTFE | FEP | PFA |
|---|---|---|---|
| 최대 지속 온도 | 260°C | 200°C | 260°C |
| 응력균열저항성 | 200 psi | 120 psi | 180 psi |
| Cl– 투과성 | 0.001 g/hr | 0.15 g/hr | 0.03 g/hr |
반도체 장비 OEM 업체들은 염소 가스 환경에서 FEP 대비 PTFE 튜브의 교체 빈도가 67% 더 적다고 보고하며, 이는 장기적인 신뢰성을 입증합니다.
테프론 튜브를 사용한 고순도 요구사항 및 오염 제어
버진 등급 PTFE와 반도체 순도 기준 충족을 위한 그 역할
재생 원료가 아닌 버진 소재로 만든 PTFE 수지들은 재활용 성분에 존재하는 잡질을 제거하여 초고순도 가스 시스템에서 리터당 5개 미만의 입자 농도를 달성합니다. 이렇게 제조된 튜브는 반도체 공정에 요구되는 SEMI F81 규격을 통과하며, 금속 이온 농도를 10ppb 이하로 억제합니다. 이러한 튜브는 ISO Class 4 청정실에서 압출 공법으로 제조될 경우 일반 산업용 제조 방식 대비 표면 입자를 약 75% 감소시킵니다. 따라서 극미량의 오염이라도 심각한 문제를 유발할 수 있는 응용 분야에 이상적입니다.
진공 환경에서 고순도 테프론 튜브의 탈기 성능
PTFE는 ASTM E595 시험에서 총 질량 손실이 0.1% 미만으로 나타나, 현재 이용 가능한 불소계 고분자 중에서도 탈기량이 가장 낮은 편에 속합니다. 이 특성 덕분에 리소그래피 공정 중 웨이퍼 상의 수증기 응결을 방지할 수 있으며, 최첨단 EUV 리소그래피 시스템에서 10 -6Torr 이하의 압력에서도 안정적인 작동을 지원합니다.
오염 위험을 최소화하기 위한 초정밀 테플론 튜브 어셈블리
궤도 용접된 연결부를 갖춘 공장 통합형 PTFE 라인 패키지는 현장에서 조립하는 시스템 대비 누출 가능 지점을 92% 줄여줍니다. 내면이 전해연마 처리되어 표면조도(Ra)가 < 0.3µm에 도달하는 이 어셈블리는 유체 라인 내 잔류 화학물질을 최소화하여, 단 15nm 결함도 수율에 영향을 줄 수 있는 3nm 노드 제조에 필수적입니다.
사례 연구: PTFE 기반 유체 라인을 활용한 웨이퍼 결함률 감소
한 티어-1 파운드리가 실리콘 전달 라인을 고흐름 테프론 튜브로 교체한 후 에지 제외 결함이 37% 감소했다. 에너지분산형 X선 분광법(EDS) 분석을 통해 유기실리콘 오염물질이 제거된 것이 확인되었으며, 18개월간의 생산 기간 동안 매월 폐기되는 웨이퍼 비용으로 인해 230만 달러를 절감했다.
테프론 튜브의 열 안정성 및 기계적 일관성
CVD 및 확산 공정 응용에서 PTFE의 온도 내구성
PTFE는 최대 260°C까지 지속적으로 구조적 무결성을 유지하며, 단기간 동안 300°C까지 견딜 수 있어 280°C 근처에서 작동하는 CVD 챔버의 열 요구 조건과 부합한다. 탄소-불소 결합은 고온에서 5,000시간 노출 후에도 폴리머의 분해를 방지하여 반복적인 배치 사이클 동안 일관된 성능을 보장한다.
공정 장비 환경에서 반복적인 열 순환에 따른 치수 안정성
PTFE의 열팽창 계수는 약 섭씨 1도당 1.14 × 10⁻⁴ 정도로, 대부분의 다른 플루오르폴리머에 비해 약 60% 낮다. 이 특성 덕분에 정밀 가스 공급 시스템처럼 정확도가 매우 중요한 곳에서 위치 편차를 줄일 수 있다. 장비가 하루 동안 상온과 약 250도 섭씨 사이를 반복적으로 왕복할 때, 일반적인 테플론 튜브는 1년간 작동 후에도 전체 길이의 0.05% 미만의 치수 변화만을 겪는다. 이러한 안정성은 진공 씰 부위에서 미세한 누출을 방지하는 데 결정적인 역할을 하며, 소규모 결함이라도 장기적으로 큰 문제를 일으킬 수 있는 대규모 생산 공정에서 적절한 챔버 환경을 유지하는 데 매우 중요하다.
반도체 장비에서 테플론 튜브의 설계 유연성 및 시스템 통합
PTFE 튜빙은 유연성, 열 저항성 및 자동화와의 호환성이라는 독특한 특성 조합 덕분에 현대 반도체 장비에 효율적으로 통합될 수 있습니다.
소형 반도체 장비 내 테프론 튜브의 맞춤형 성형 및 배선
테플론은 냉간 성형이 가능하여 지름의 5배 정도로 매우 작은 곡률 반경을 가진 굽힘에도 주름이나 변형 없이 견딜 수 있습니다. 이를 통해 엔지니어는 공간이 제한된 복잡한 산업 설비 내에서 튜브를 정밀하게 배치할 수 있습니다. 이 방식은 추가 피팅 사용을 줄여주며, 외부 오염물질의 유입 가능성을 낮추고, 복잡한 3차원 구조에서도 내경을 일정하게 유지할 수 있게 해줍니다. 많은 장비 제조사들은 PTFE가 이전 형태를 기억하지 않는 특성을 활용해, 일반적인 조건에서는 녹거나 열화될 수 있는 민감한 부품 주변으로 배관을 꼬임 없이 배치하고 있습니다. 또한 이러한 특성은 온도가 약 260도 섭씨에 달하는 상황에서도 그대로 유지되어, 고온 환경에서도 성능 저하 없이 안정적으로 작동합니다.
자동화 씰, 피팅 및 모듈식 공구 설계와의 호환성
PTFE 튜빙은 제조 과정에서 두께가 매우 균일하게 유지되기 때문에(일반적으로 ±0.01mm 이내), 표준 Swagelok 방식의 압축 피팅뿐 아니라 로봇 조립 시스템과도 매우 잘 작동합니다. 또한 이 소재는 압축 변형률이 매우 낮아서 약 1,000psi의 압력을 가해도 15% 미만을 유지합니다. 이는 수천 회 이상의 열 사이클 동안 연결 부위가 단단히 고정되어 누출 없이 유지된다는 것을 의미하며, 특히 신뢰성이 가장 중요한 모듈러 플랫폼 응용 분야에서 중요합니다. 엔지니어들이 클러스터 도구 내에서 PTFE 튜브와 Kalrez 씰을 결합한 첨단 플랜지 시스템을 설계할 때, 지난해 SEMI 표준 보고서에 따르면 강성 폴리머 대체재를 사용할 때보다 입자 발생이 약 82% 급격히 감소하는 놀라운 현상이 자동화된 웨이퍼 이송 중에 나타나는 것으로 확인되었습니다.
자주 묻는 질문 섹션
테프론 튜브는 반도체 제조에서 일반적으로 어떤 용도로 사용되나요?
테프론 튜브는 비점착성과 고순도 특성 덕분에 반도체 제조에서 유체 처리에 사용됩니다. 이들은 입자 부착을 최소화하고 오염을 줄이며 시스템의 순도를 유지합니다.
왜 PTFE가 FEP 및 PFA 같은 다른 재료보다 선호되나요?
PTFE는 FEP 및 PFA에 비해 우수한 기계적 내구성, 높은 내열성 및 낮은 화학물질 투과성을 갖추고 있어 극심한 화학 환경에서도 더 신뢰할 수 있습니다.
PTFE가 청정실 기준 유지에 어떻게 기여하나요?
PTFE의 낮은 표면 에너지와 소수성 특성은 입자 부착을 방지하고 청정실 내 오염 수준을 줄임으로써 초정밀 청결 환경을 유지하는 데 도움을 줍니다.
반도체 제조 결함 감소에서 PTFE의 역할은 무엇인가요?
PTFE는 유체 이송 과정 중 입자 축적과 원치 않는 화학 반응을 방지하여 반도체 제조 공정의 결함률을 크게 줄입니다.
PTFE는 극한의 온도와 압력을 견딜 수 있나요?
예, PTFE는 넓은 온도 범위(-70°C에서 260°C까지) 및 고압 조건에서도 그 특성을 유지하므로 화학 기상 증착과 같은 엄격한 응용 분야에 이상적입니다.
